| مقدار تولیدی: | 1 قطعه/قطعات |
| دوره تحویل: | 4-8 هفته |
| روش پرداخت: | T/T |
| ظرفیت تامین: | 100000 / سال |
امکانات:

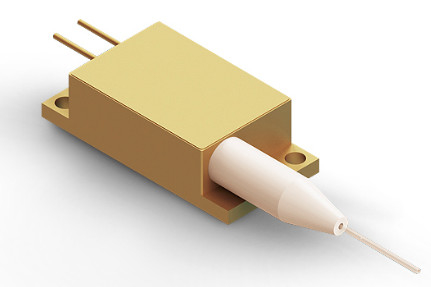

طول موج 976 نانومتر
توان خروجی 18 وات
قطر هسته فیبر 105 میکرومتر
0.22NA
حفاظت از بازخورد 1020-1200 نانومتر
برنامه های کاربردی:
منبع پمپ لیزر فیبر
|
مشخصات (25℃)
|
سمبل
|
واحد
|
K976AA2RN-18.00W
|
|||
| کمترین | معمول | بیشترین | ||||
| داده های نوری | CW-توان خروجی | پو | دبلیو | 18 | - | - |
| طول موج مرکز | λc | نانومتر | 0.5±976 نانومتر | |||
| عرض طیفی (FWHM) | △λ | نانومتر | - | - | 0.7 | |
| تغییر طول موج با دما | △λ/△T | نانومتر/℃ | - | 0.02 | - | |
| تغییر طول موج با جریان | △λ/△A | A/℃ | - | 0.03 | - | |
| داده های الکتریکی | راندمان الکتریکی به نوری | پلی اتیلن | % | - | 48 | - |
| جریان آستانه | lth | آ | - | 0.9 | - | |
| جریان عملیاتی | lop | آ | - | 12 | 13 | |
| ولتاژ بهره برداری | Vop | V | - | 3.2 | 4 | |
| بهره وری شیب | η | W/A | - | 1.7 | - | |
|
داده های فیبر
|
قطر هسته | Dcore | میکرومتر | - | 105 | - |
| قطر روکش | Dclad | میکرومتر | - | 125 | - | |
| دیافراگم عددی | NA | NA | - | 0.22 | - | |
| طول فیبر | Lf | متر | - | 1 | - | |
| قطر لوله شل فیبر | - | میلی متر | 0.9 میلی متر | |||
| حداقل شعاع خمشی | - | میلی متر | 50 | - | - | |
| خاتمه فیبر | - | - | - | هیچ یک | - | |
| جداسازی بازخورد | طول موج بازتاب عقب | λ | نانومتر | 1020-1200 | ||
| جداسازی بازتاب پشت | - | دسی بل | - | 30 | - | |
| دیگران | ESD | Vsd | V | - | - | 500 |
| دمای ذخیره سازی | Tst | ℃ | -20 | - | 70 | |
| دمای لحیم کاری سرب | Tls | ℃ | - | - | 260 | |
| زمان لحیم کاری سرب | تی | ثانیه | - | - | 10 | |
| دمای کیس عملیاتی | بالا | ℃ | 20 | - | 30 | |
| رطوبت نسبی | RH | % | 15 | - | 75 | |
|
|
